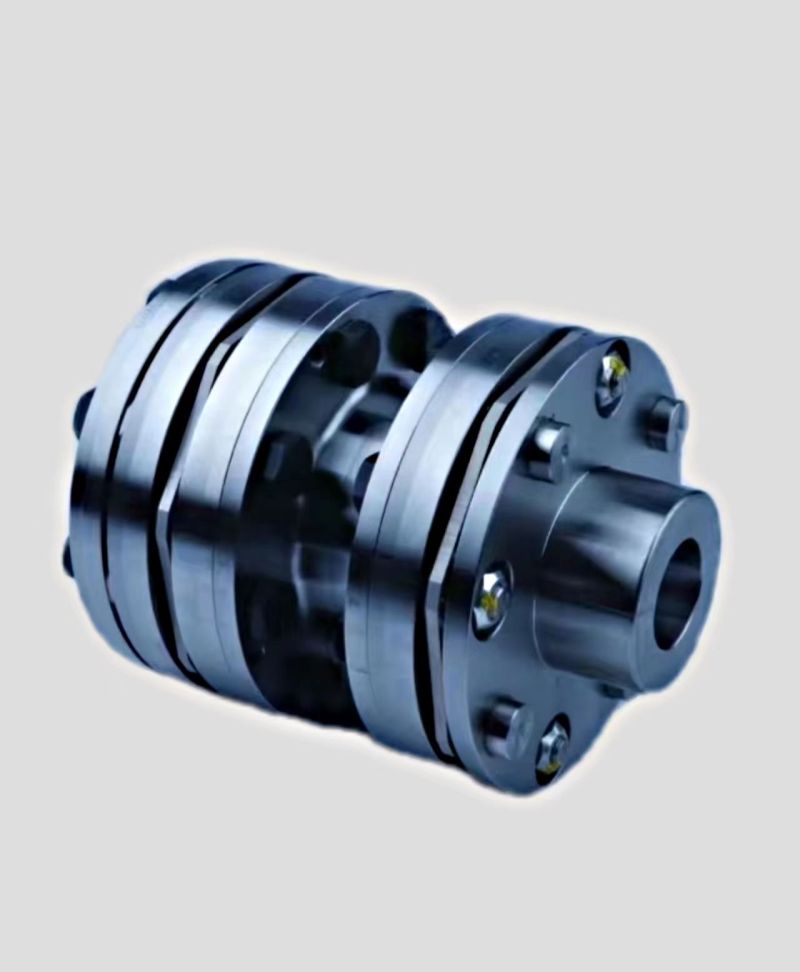

Accouplement à diaphragme
1. Le couplage à membrane, rigidité de couple élevée et sensibilité élevée, roulement à couple élevé
2. L'accouplement élastique à diaphragme a une résistance à l'huile et à la corrosion
3. Matériau d'accouplement à soufflet : alliage d'aluminium
4. L'accouplement élastique à diaphragme peut être traité selon les exigences du client. L'accouplement peut être de conception intégrée, couramment utilisé dans la plate-forme de machine-outil, le système servo pas à pas, l'entraînement de broche à vis.
Notre société peut personnaliser différents types de couplage élastique à membrane, veuillez nous contacter si nécessaire !
- information
Un autre nom pour le couplage à diaphragme :
1.accouplement élastique à membrane
2.accouplement à membrane de transmission de puissance
Présentation du produit:
L'accouplement à diaphragme se compose de plusieurs ensembles de diaphragmes (tôle d'acier inoxydable) avec des boulons décalés et deux demi-accouplements, chaque ensemble de diaphragmes par un certain nombre d'ensembles qui se chevauchent, le diaphragme est divisé en type de bielle et en différentes formes du type à plaque entière. L'accouplement élastique à membrane s'appuie sur la déformation élastique du diaphragme pour compenser le déplacement relatif des deux axes. Il s'agit d'une sorte d'accouplement flexible haute performance avec des composants métalliques solides, qui ne nécessite pas d'huile lubrifiante, une structure compacte, une haute résistance, une longue durée de vie, aucun espace de rotation, n'est pas affecté par la température et la pollution par l'huile et présente les caractéristiques de l'acide. Résistance, résistance aux alcalis et prévention de la corrosion. L'accouplement à membrane convient à la transmission par arbre dans un environnement de travail à haute température, haute vitesse et milieu corrosif.
Avantages du produit :
1. L'accouplement à diaphragme compense la capacité de désalignement des deux axes est forte, et le déplacement angulaire peut être deux fois plus grand que celui de l'accouplement à engrenages, et la réaction de déplacement radial est faible et la flexibilité est grande, permettant une certaine excentricité, déclinaison et déviation axiale .
2. L'accouplement à soufflet a un effet d'amortissement évident, pas de bruit, pas d'usure.
3. L'efficacité de la transmission par couplage à diaphragme de transmission de puissance est élevée, jusqu'à 99,86 %. Particulièrement adapté à la transmission de puissance à moyenne et haute vitesse.
4. L'accouplement à membrane est adapté aux températures élevées (-80+300) et aux environnements difficiles, et peut voyager en toute sécurité dans des conditions de chocs et de vibrations.
5. L'accouplement élastique à diaphragme présente les avantages d'une structure simple, d'un poids léger, d'une petite taille et d'une installation et d'un démontage pratiques. Il peut être monté et démonté sans déplacer la machine (se réfère au type à arbre intermédiaire), sans lubrification.
6. L'accouplement à membrane de transmission de puissance peut transmettre avec précision la vitesse, fonctionner sans glissement et peut être utilisé pour la transmission de machines de précision.
Domaine d'application du produit :
L'accouplement à membrane en tant qu'accouplement à grande vitesse et à faible vitesse et à couple élevé peut être largement utilisé dans les équipements mécaniques généraux, tels que les équipements de machines à papier, les systèmes de rotation de pompe, les équipements de ventilation, le traitement des matériaux, etc. Le plus petit accouplement est disponible pour le système de contrôle. Il peut également être utilisé dans les compresseurs, les générateurs, les pompes, les dynamomètres, les équipements de forage, les pompes d'alimentation de chaudière, les dispositifs d'entraînement de turbine.
